      1.創(chuàng )新輔件推進機構

      1.1.XJG8(H)推進機構,為多圈省力搖進方式,實現輕松、靈活、平穩推進移出抽屜,三位置具有機械定位、顯示,并帶有“咔嗒”的聲音提示功能,完全能輕松推進630A的3極、4極方案和800A方案的抽屜應用;推進機構原理與聯鎖機構功能為國內外同行業首創(chuàng )技術。并具備XJG8(H2)電操專用的聯鎖機構,確保切斷負載移動抽屜,有效防止誤操作,實現搖手柄進入機構(可操作狀態)無法得電,只有拔出搖手柄,方可得電空開合閘,具有很高的操作安全性。 XJG8(H)推進機構,設有輔助位置電源開關,合閘聯鎖具有載扣復位功能。

      1.2.XSL-2型三位置手拉推進聯鎖機構應用于單元抽屜,具有三位置鎖定、顯示和合閘聯鎖位置輔助電源功能。開關載扣復位功能。聯鎖功能完全符合JB/T9661標準。(實用新型專利一項)。



      2.抽屜輔件特點

      2.1.主電路接插件:結構為疊片式,插頭結構具有閉合磁路環原理,壓力隨啟動電流增大而增大;本公司的主電路接插件壓力達到每組彈簧8KG-10KG(MNS插頭結構除外),運行更可靠;彈簧采用防銹處理;

      2.2.輔助電路接插件:為長行程,具有普通型、試驗型、連接型、防誤型四種,端子形式功能滿足輔助接點電氣所需技術要求,裝配螺釘均為防震螺釘,運輸中可靠安全。滿足XJG8、XSL機構配用行程。

      2.3.儀表板:開門式空心結構,方便接線,方便器件安裝檢測,器件安裝空間有164mm×122mm,能滿足96×96數顯表安裝,還可安裝其他燈表器件,空心處用鋼板,方便制造開孔。



      3.柜體輔件特點

      3.1.鉸鏈技術:應用于抽屜門、固定門,安裝方式為嵌入式(不焊接),軸銷與門定位無間隙,在幾何尺寸保證條件下,實現固定門零下墜,抽屜門下墜不超過1.0mm,門縫1.0mm。

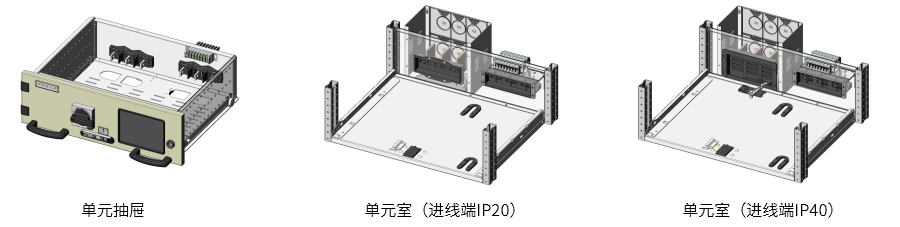

      3.2.合頁活門:技術滿足垂直母線進線處防護等級為IP40,抽屜推進移出時,合頁活門自動打開關閉彈壓裝置鎖定。進線護罩IP20。合頁活門、進線護罩相間插頭相間有隔離,有效防止相間放弧。

      3.3.垂直母線通道:采用封閉結構,模數化鋼架固定在層板上,母線罩固定在鋼梁上,安裝方便,可拆卸;母線罩上頂部有封板,防止安裝時掉落金屬物進入母線處,同時帶散熱孔,后部為透視窗結構,有利于觀察插頭運行狀況。半塊功能板應用L型母線,配合主電路接插件采用銅排連接(取消導線連接)。

      3.4.盤面:盤面細化,柜體盤面細節充分考慮,色澤搭配,鉸鏈外觀、門鎖結構、抽屜結構保證了盤面的整齊和門縫,回路標記框、儀表板、鋁合金操作面板讓盤面更有特色。



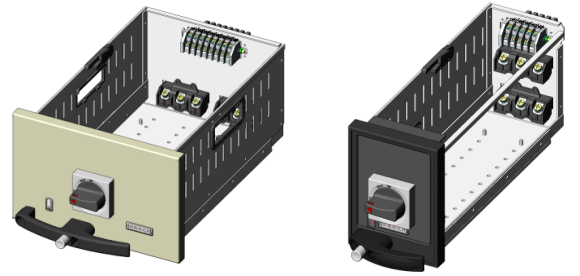

      1/4、1/2抽屜特點介紹

      □ 配套采用的機構為XSL-1型手拉機構,該機構小型化,并取消抽屜內部的鋁合金導軌,不僅節約了成本,且有效增大了抽屜在高度方向上的空間;

      □ 電源分配器厚度為60mm,在滿足散熱空間的情況下,薄型化的設計增大了1/4、1/2抽屜單元在深度方向的空間;

      □ 主開關非正常跳閘情況下,實現再扣功能;

      □ 配套的電源分配器采用模塊化的設計方式,可以滿足客戶的多種可變方案和特殊方案;

      □ 1/2抽屜單元可以實現機構中心安裝和偏心35mm安裝,滿足大的儀表的盤面安裝空間;

      □ 1/2抽屜單元最大電流可滿足:主進線250A/3,分路125A/3,即單個抽屜最大電流實現125A/3;

      □ 1/2抽屜單元配套采用GDF6電源分配器時,二次的接點最大可滿足32針/單個抽屜, 1/2抽屜單元配套采用GDF4電源分配器時,二次的接點最大可滿足20針/單個抽屜;

      □ 1/2抽屜單元最小模數可實現150mm高度,即可實現最多24個回路;

      □ 1/2抽屜單元在200高模數下,可實現4極方案,△-Y啟動等特殊方案(有特殊方案可與本公司聯系)。
